Конструктивно ультразвуковая ванна выполнена в виде блока, имеющего прямоугольный металлический корпус, в верхней части которого установлена технологическая ёмкость с приклеенными к её дну пьезокерамическими преобразователями.
На передней панели корпуса установлены выключатель ПОДОГРЕВ и ручка реле времени ТАЙМЕР/РАБОТА. На задней панели - вывод сетевого шнура, два сетевых предохранителя и один предохранитель цепи подогрева. На дне корпуса размещены плата генераторного модуля и плата согласования.
В состав платы генераторного модуля входят источник питания, микросхема автогенератора со встроенной схемой фазовой автоподстройки частоты (ФАПЧ), драйвер, усилитель мощности и схема защиты от перегрузки по току. На плате согласования расположены выходной трансформатор и датчик обратной связи (ДОС).
Автогенератор вырабатывает переменное напряжение ультразвуковой частоты, которое через драйвер и усилитель мощности подаётся на преобразователь, возбуждая в нём механические колебания.
ДОС, включённый последовательно с преобразователем, из его общего входного тока выделяет сигнал, амплитуда и фаза которого, характеризуют ультразвуковые механические колебания преобразователя. Этот сигнал по цепи обратной связи поступает на вход системы ФАПЧ, которая подстраивает частоту задающего автогенератора на частоту, изменяющегося в процессе работы ванны, механического резонанса колебательной системы.
Ультразвуковая ванна
УЗВ-025
Страна-производитель: Россия
Уточняйте цену у менеджера
Есть в наличии на складе.

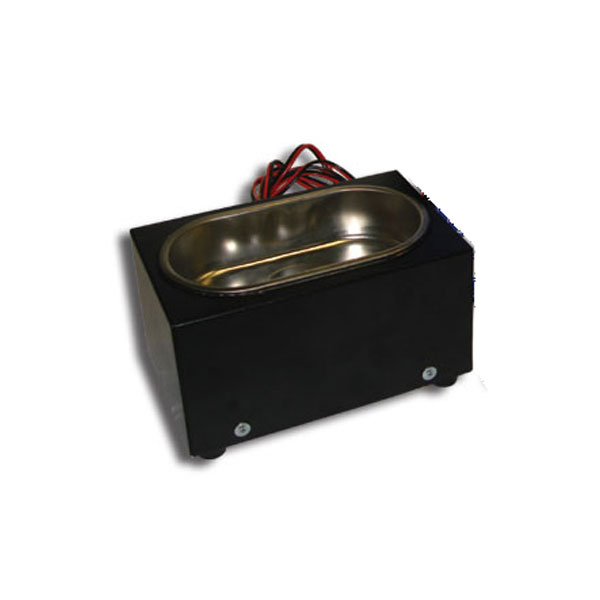

Ультразвуковая ванна УЗВ-025
Ультразвуковые ванны предназначены для быстрой и эффективной очистки и пред стерилизационной обработки медицинских инструментов любой формы и конфигурации из металлов, сплавов и неметаллических материалов в том числе гибких эндоскопов, так же деталей точной механики, электронной техники, часовых механизмов, ювелирных изделий, деталей автомобилей и т.д.
Очистка производится в водных растворах технических моющих и дезинфицирующих средств.
